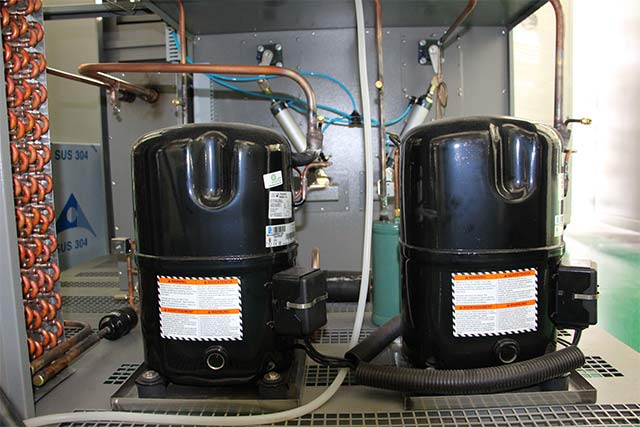

1. İki kademeli soğutma çevrimi ünitesi

2. Üç kademeli soğuk takip döngüsü.

-20 ℃ altındaki sıcaklıklar için iki ünite kaskadlı soğutma çevrimi kullanıyoruz, çünkü:

1. Soğutucu akışkanların termofiziksel özelliklerinin limiti.

Genel olarak, sıcaklık nem odasında kullanılan soğutucular, atmosfer basıncında buharlaşma sıcaklığının-46,5 ℃ (R22 ℃ / 40,7 ℃) olduğu, orta dereceli soğutucu R404A'dır. Ancak kondenserdeki (hava soğutma) ısı transferi farklılığı göz önüne alındığında 10 is civarındadır. Bu, odanın içindeki düşük sıcaklığın sadece -36,5 ℃ olabileceği anlamına gelir. Bu nedenle test sıcaklığının -50 ℃ altında olmasını istiyorsak, düşük sıcaklıklı bir soğutucu akışkan (R23) birlikte orta sıcaklıkta bir soğutucu kullanmamız gerekir. R23 soğutucu akışkanın buharlaşma sıcaklığı atmosferik basınçta -81,7 ℃ 'dir.

2. Tek kademeli sıkıştırma buharı soğutma döngüsündeki basınç oranı sınırı

Bu tür kompresörün minimum buharlaşma sıcaklığı, Yoğuşma basıncına ve sıkıştırma oranına bağlıdır. Soğutucu akışkanın yoğuşma basıncı, soğutucu akışkanın cinsi ve normal olarak etrafındaki çevre ortamın (hava veya su gibi) sıcaklığı ile belirlenir. 0.7 ~ 1.8Mpa. Sıkıştırma oranı, yoğuşma basıncı ve buharlaşma basıncı ile ilişkilidir: Yoğuşma basıncı sabit olduğunda, buharlaşma basıncı, buharlaşma sıcaklığının düşmesiyle de düşer, böylece sıkıştırma oranı artar, bu da kompresörün egzoz sıcaklığının yükselmesine neden olur; inceltmek için yağ ve daha kötü hale gelmek için yağlama koşulları. Hatta ciddi olduğunda kömür ve silindir çekme olacak. Öte yandan, sıkıştırma oranının artması, gaz iletim katsayısının düşmesine ve kompresörün soğutma kapasitesinin düşmesine yol açacaktır. Sıkıştırma işlemi ne kadar uzaktaysa izentropik işlemden saparsa, kompresörün güç tüketimi ne kadar yüksek olursa, soğutma katsayısı o kadar düşük ve kompresörün ekonomisi o kadar düşük olur. Aşağıdaki etkilerden bazıları gerçekleşir:

C. Herhangi bir soğutucu gaz, buharlaşma sıcaklığı ne kadar düşük olursa, buharlaşma basıncı o kadar düşük olur. Çok düşük buharlaşma basıncı bazen kompresörlerin solunmasına veya harici havanın soğutma sistemine girmesine neden olabilir.

B. Buharlaşma sıcaklığı çok düşük olduğunda, bazı genel soğutucu akışkanlar katılaşma sıcaklığına ulaşmıştır ve soğutucu akışkanların akışını ve dolaşımını gerçekleştirememektedir.

C. Buharlaşma basıncının azalmasıyla, soğutucu akışkanın spesifik hacmi artar, soğutucu akışkanın kütle akış hızı düşer ve soğutma kapasitesi büyük ölçüde düşer. Gerekli soğutma kapasitesini elde etmek için, kompresör hacmini çok büyük yapmak için emme hacmi arttırılmalıdır.

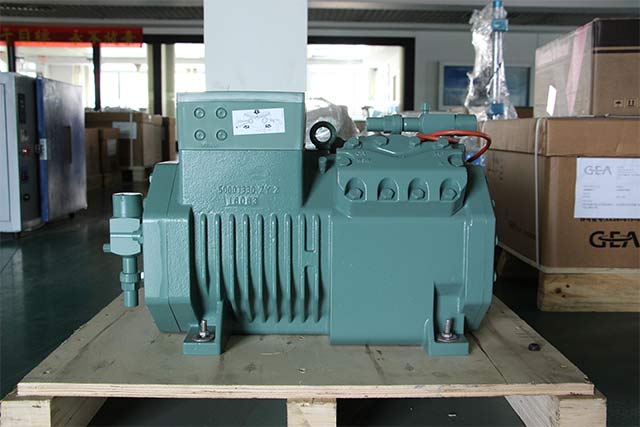

3. kompresör bobini ısı dağılımı Sınırlama

Tek kademeli kompresör çalışıyor, - 35 ℃ ya da öylesine çalışıyor, bobinli kompresör kompresörün ortasında boş olduğundan, bu bir soruya yol açıyor ve - 35 ℃, düşük basınçlı kompresör bir vakum üreten negatif değere sahip bu nedenle, bobinin tepesinde ısıyı dağıtmanın bir yolu yoktu, bu yüzden kompresörün yüzeyi çok soğuktur, ancak aslında sıcaklığı yüksektir, çünkü (vakum en iyi yalıtıcı ortamdan biridir).

Görünür olarak: - 40 ℃ modelleri için sabit sıcaklık ve nem testi, tek kademeli soğutma döngüsünde kullanılabilir, ayrıca kademeli soğutma döngüsünde de kullanılabilir, ancak tek kademeli soğutma çevrimi küçük kompresör genleşme vanasına dayanır. açılma derecesi, daha düşük buharlaşma sıcaklığı elde etmek için, sistemin soğutma kapasitesinin pahasına olan tasarımını elde etmek için tasarım (soğutma kapasitesi sadece yaklaşık 0.7 olan sadece standart) 0.8) ve düşük soğutma verimliliğine yol açar ve kompresörün yükünü arttırır ve kolay kompresör bobininin aşırı ısınmasına neden olur, kompresörün servis ömrünü etkiler.
